횡형 양두
연마기
|
|
|
|
|
|

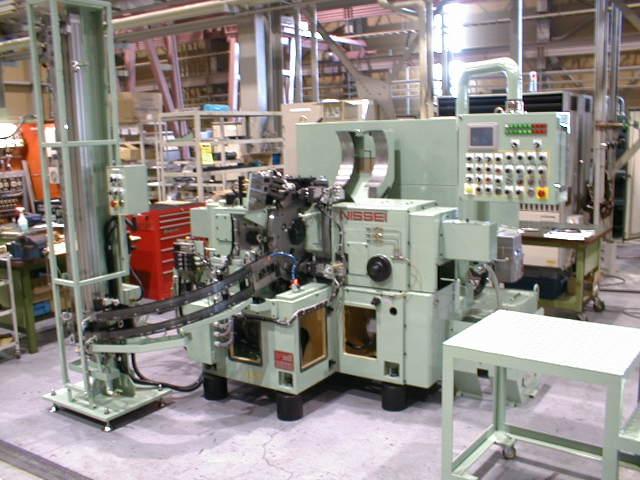

횡형기는 좌우 양지석축에 각도를 주는 것에따라, 비교적 연삭량이 많은 Workpiece 및 입형에서는 다루기 힘든 형상(전장>외경)의Workpiece에 사용됩니다. 특히, Bearing내륜 및 Con-rod와 같은 형상에 효과적입니다. |
|
|
|
|
|
|
|

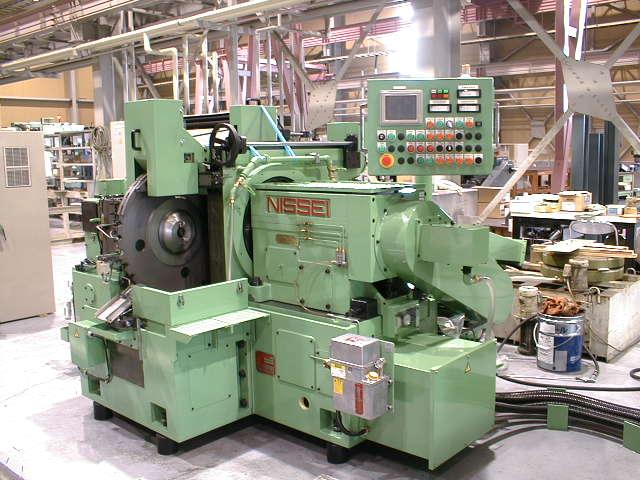

연삭 기준면에 대한 연삭단면의 직각도가 요구되는 Vain, Shaft, Roller등의 연삭에 사용됩니다. Carrier 원판에 몇 개의 치구를 취부하기 때문에 치구 교환이 적은 Lot생산의 Workpiece에 적용하고 있읍니다. |
|
|
|
|
|
|
|

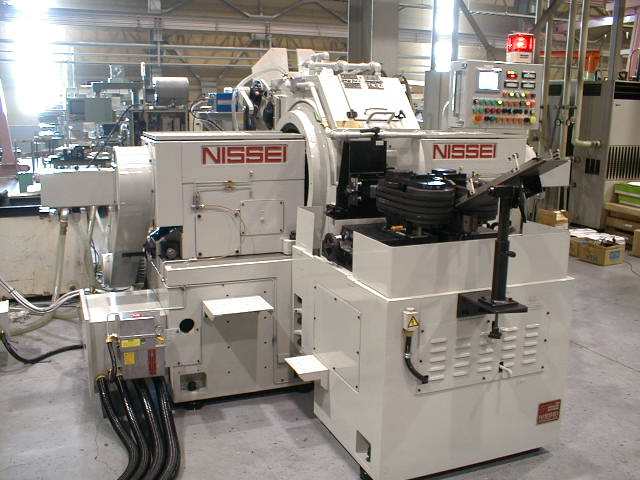

연삭 기준면에 대한 연삭단면의직각도가 특히 요구되는 Workpiece에 있어서, 연삭정도상, R-Carrier Belt Drive Type으로 1 Pass 연삭이 곤란한 비교적 연삭량이 많은대형 Vain 및 복잡한 치구 교환을 필요로 하는 다품종 소량 생산에 적용하고 있습니다. 지석 Infeed와 치구의 요동 방식을 채용하고 있읍니다. |
|
|
|
|
|
|
|
주축 Head와 Bed를 일체화하고, Center-Guide 방식의 지석축을 채용하여 연삭 저항 및 연삭열에 따른 영향을 최소한으로 하고 있습니다. Through Feed 방식은 Workpiece가 양두 연막기의 중심을 지나며 연삭되기 때문에 무엇보다도 생산성이 높습니다. |
|
