직선 절단기 Ø0.1~3.2

yuyeon91@yuyeon.com

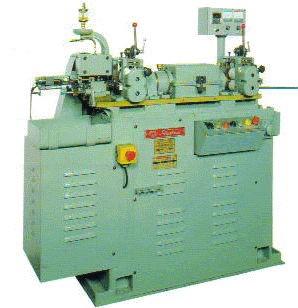

NS TYPE (Clutch 방식)

 사양(仕樣)

NS방식으로 절단된 제품은 절단면을

거의 진원(진원)에 가깝게 손상시키지

않으며, 종래와 같이 절단 날의 흔적도

남기지 않고 직각에 가깝게 절단합니다.

이런 장점으로 소형 Motor, VTR용,

Timer, Printer, Personal Computer

등의 Shaft용으로 , 특히 절단면이 중요한

Needle Roller, Sprocket Chain-Pin

등의 가공에 폭 넓게 사용되고 있습니다.

절단면의 혁명이라고 수요자에게

기쁨이 되고 있읍니다.

  직선화한 선경(線徑)

          : Ø0.8~3.2

  가공 능력

          : 7~15m/min

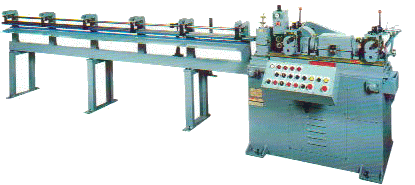

FC TYPE (Flying Cutting)

 사양(仕樣)

무단 변속기 채용.

Encorder로 길이를 측정하여

Clutch로 기계의 정지 없이

절단시킵니다.

  직선화한 선경(線徑)

          : Ø1~3.2

  가공 능력

          : 10~20m/min

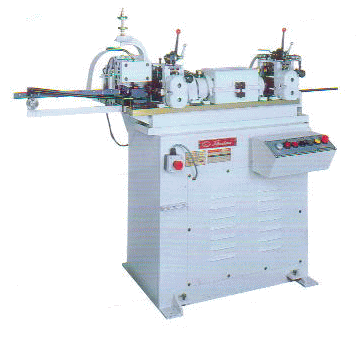

NS TYPE (Clutch 방식)

 사양(仕樣)

단척(短尺) CUT TYPE

NS방식으로 절단된 제품은 절단면을

거의 진원(진원)에 가깝게

손상시키지 않으며, 종래와 같이

절단 날의 흔적도 남기지 않고

직각에 가깝게 절단합니다.

  직선화한 선경(線徑)

          : Ø0.6~1.8

  가공 능력

          : 5~15 m/min

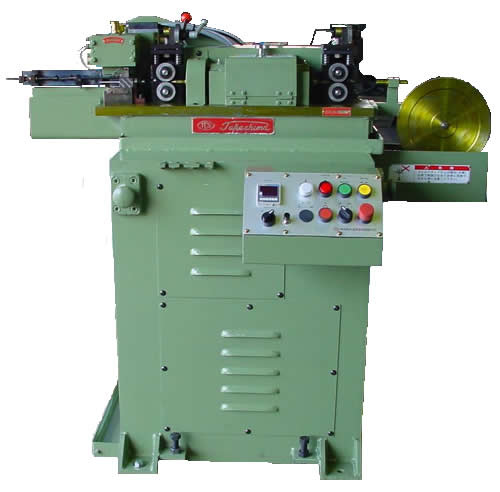

극세선(極細線)용 직선기

 사양(仕樣)

종래의 가공이 곤란했던 Ø0.1~0.5의

경질, 연질 재료를 절단 길이

1mm~6000mm까지 가공 가능.

환도의 고속 절단에 따른 Burr 및 변형이

적다. 절단 길이는 전기 제어로 설정하여

절단 길이 오차는 ±0.1mm 이내.

회전 교정 장치는 Double Type으로

공회전을 방지합니다.

평 Velt 이송 장치는 선경에 따른

Setting이 불필요하고 항시 안정 주행이

가능합니다.

Probe를 포함한 전자, 전기 부품,

의료용 기기 등에 최적입니다.

  직선화한 선경(線徑)

          : Ø0.1~0.5

  가공 능력

          :0.5~10m/min

표준기

직선화한 선경(線徑): Ø0.8~3.2

가공 능력 :    10~30m/min

직선화한 선경(線徑): Ø1~3.2

  가공 능력 :    30 m/min

직선화한 선경(線徑): Ø0.5~13

절단 길이 :   500 mm 이상
